一、产品简介

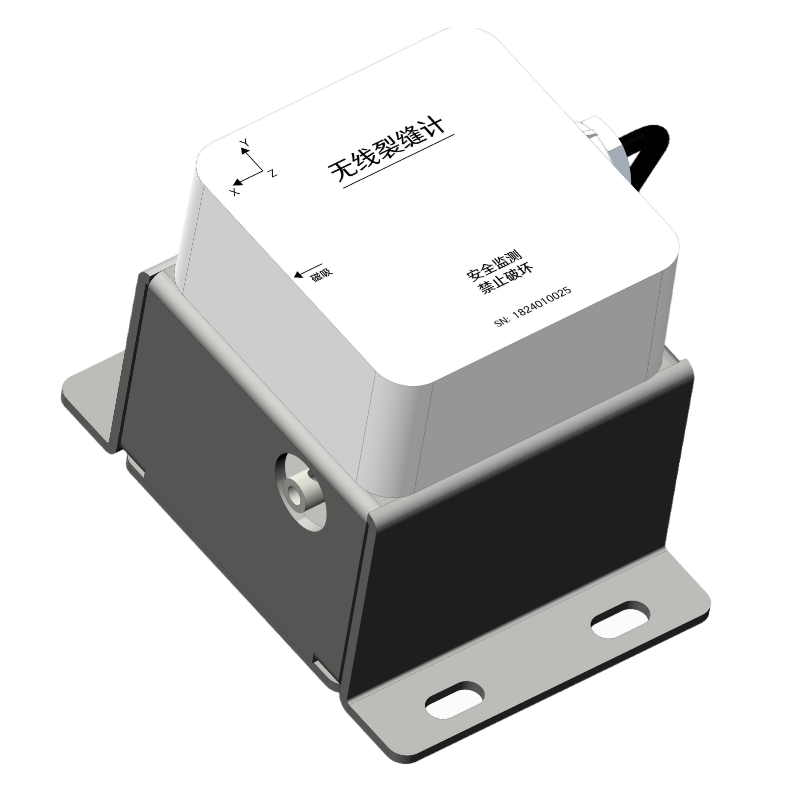

TD2061无线裂缝计是一款计量级别、超小体积、集数据采集、无线通信、电池供电、自我防护于一体的裂缝变化监测传感器，主要功能是实时监测结构体裂缝变化并实时上传。
二、工作原理
内置19000mAH高密度锂亚电池供电,采用4G通信方式，实现了传感、供电、采集、通信于一体。集成高精度裂缝计、三轴MEMS加速度传感器、磁力计、定位模块，实现多要素采集。采用触发采集拉绳（拉杆）位移传感器的控制模块，实现在极低功耗条件下，秒级数据采集，严格保证采集数据的实时性、准确性。
三、产品特点
1.多要素采集
同步采集裂缝张开度（位移）、三轴倾角、加速度、环境温度及定位信息等多维度参数，大幅提升数据间的关联性，为后续深度数据分析提供可靠支撑；
2. 超长续航、无需光照、无需外部供电；
传感器采用超低功耗架构设计，搭载锂亚电池并搭配 4G 通信模块，在每 4 小时一次数据上报的工作模式下，续航周期可达 60 个月；设备无需依赖光照条件与外部供电，可实现自主长效运行；
3.IP68防护等级
采用一体化全密封结构设计，整体选用高强度、耐老化的工程级聚氨酯材质，防护等级达到IP68标准，可适应各类严酷恶劣的监测环境；
4.实时采集、触发式上报
采用定时采集 + 触发式上报的双模式工作机制，在维持超低功耗运行的同时，可实时捕捉监测对象的动态变化，既能支撑长期运动规律的研究分析，又可满足监测预警、现场设备防盗等多元化应用需求；
5.现场操作简单
土建施工流程简便，配套配件齐全完备，现场部署无需额外接线操作，既大幅减少施工作业量，又能从源头规避因现场接线失误引发的设备故障；
6.远程参数配置、固件升级
支持全流程远程操作，现场部署无需进行任何参数配置；同时支持远程固件升级，可通过远程方式精准匹配各类产品定制化需求。
四、行业应用
危险建筑监测；
文物保护监测；
桥梁倾斜监测；
结构安全监测。
五、技术参数

测量要素	裂缝张开度、倾角、加速度
裂缝张开度	量程	0-1200mm标配（可选2000mm、5000mm）
	分辨率	0.01mm
	精度	0.1mm
倾角	量程	±90°
	分辨率	0.001°
	精度	±0.05°(±15°)
	温漂	＜±0.05°（-20～+50℃）
加速度	量程	±2g
	分辨率	0.01mg
	精度	1mg
LBS定位	精度150m(标配)，可选高精度北斗、GPS定位
上报间隔	0～24小时，默认4小时
通信方式	无线通信
供电方式	锂亚电池（上报间隔4小时，可持续工作60个月）
通信规约	MQTTv3.1.1标准协议
安装方式	支架+螺钉固定
工作温度	-20℃～+85℃
防护等级	IP68
