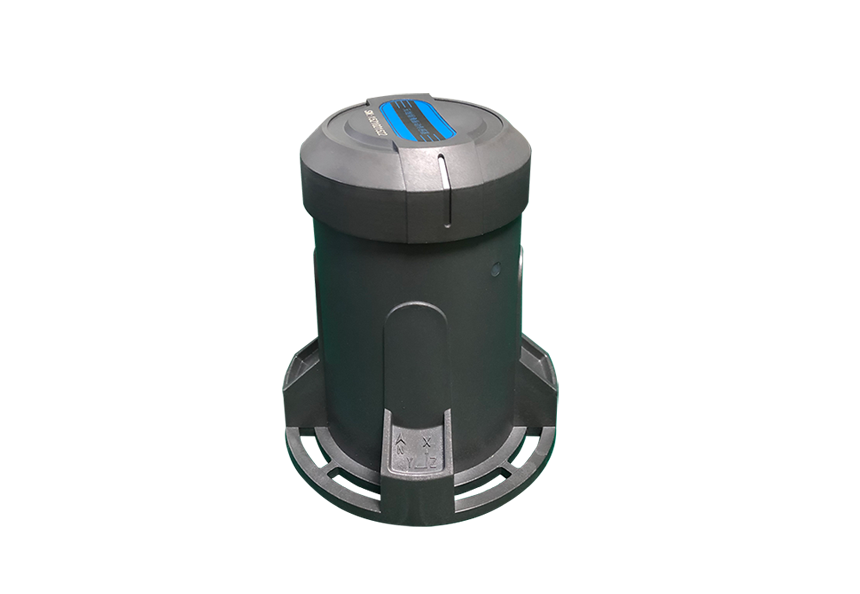

无线振动倾角仪ZD2000
振动倾角传感器内页
技术参数 使用手册
一、产品简介
   无线倾角振动传感器是一款集数据采集、无线通信、供电、自我防护于一体的三轴倾角振动监测传感器，主要功能是实时测量倾斜、振动变化。内置锂亚电池供电，采用低功耗设计，通过快速傅里叶变换，实时进行频谱分析，并提取频域特征值，可以用于结构体的健康分析、地址灾害监测、铁塔倾斜监测、桥梁倾斜监测等。

二、功能特点
【多种参数同时监测】同时采集三轴倾角、三轴加速度、电池电压、环境温度、定位信息等参数，增加采集数据相关性，便于后续数据分析；
【超强绝缘性能】超强防雷、防静电，适应强磁场环境。
【超低功耗超长续航】采用超低功耗的设计，使用锂亚电池+4G通信方式，可持续工作5年以上（2小时采集1次），无需光照，无需外部供电，特别适用于阳光无法直射的场景。
【IP68防护等级】一体化全密封结构设计，整体采用高强度、耐老化工程聚氨酯材质，防护等级到达IP68，适用野外严酷的自然环境;
【定时采集触发加报】定时采集加触发式加报功能，实时捕捉监测对象的变化，可用于研究长期运动规律、监测预警、设备现场防盗;
【无需布线安装简单】安装施工简单，现场无需接线，减少现场工作量；
【支持远程操作】远程参数配置，同时可远程固件升级，远程实现参数定制需求。

三、技术参数

监测因子

倾角、加速度

倾角

量程士90°；分辨率0.001°；精度0.01°；温漂<0.01°(-20~+50℃)

加速度

量程士2g；分辨率0.01mg；精度0.1mg



振  动
（适用于振幅 10mg 以上的振动监测）

振动频率

分辨率:1Hz；量程:1-128Hz

振幅

分辨率 1mg；精度 3mg

定 位

精度150m(标配)

上报间隔

0s~7200s，默认 7200s

通信方式

4G

供电方式
内置电池（续航3年以上)

通信规约

《地质灾害监测通讯技术要求》

外形尺寸

13cm，高度 15cm

工作温度

-20℃~+85℃
防护等级 IP68

四、应用场景

地质灾害监测、铁塔倾斜监测、桥粱倾斜监測、结构安全监测、边坡稳定性评估等；
