产品展示 PRODUCT SHOW

    一、产品概述

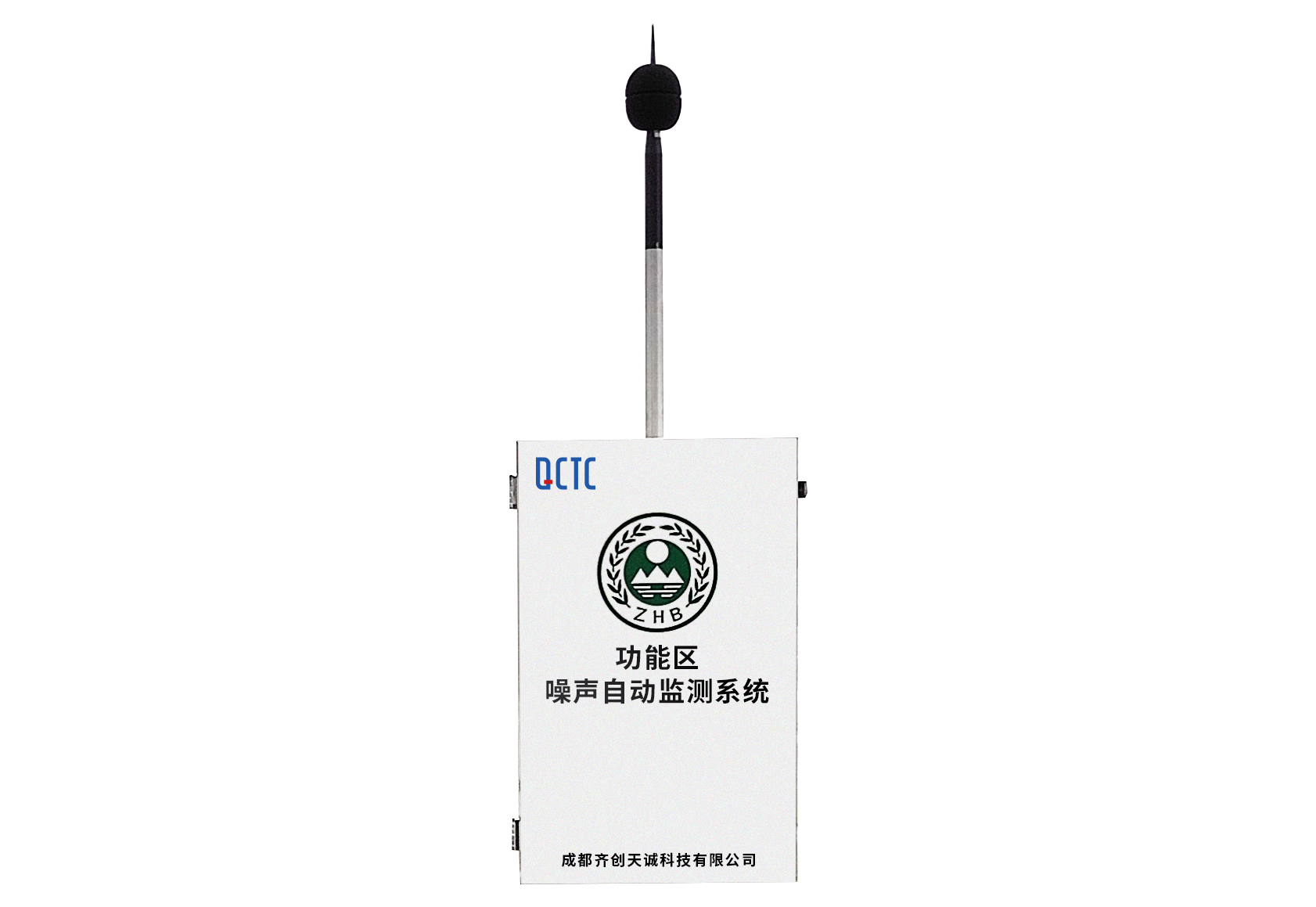

    功能区噪声自动监测系统是在监测点位采用连续自动监测仪器对声环境功能区噪声进行连续的数据采集、处理和分析的仪器系统。本系统主要由噪声监测终端(户外传声器单元、气象、数据采集控制单元和电源部分)、数据传输单元、中心服务器(计算机)、环境噪声数据管理软件等组成。系统采用实时信号分析技术,可对噪声信号进行实时1/3倍频程分析,并可以监测与分析环境噪声的特征,判断噪声来源,通过无线或有线的网络传输,实现远程数据遥测、噪声事件监测、系统自动校准,最终形成报告。

    二、功能特点

    【连续在线监测】能够满足声环境功能区噪声的连续监测,并且能够提供频谱分析的原始数据,用于功能区噪声数据的分析;
    【多参数采集】能够采集气象数据(风速风向、雨量、气压、温度和湿度);
    【数据分析支撑】能够对数据进行长期监测和保存,可以提供噪声治理分析;
    【提供自定义报表】根据用户的要求生成所需报表;
    【及时性事件通知】实时将系统事件发送到管理人员手机上;
    【多用户级别管理】可以实现管理人员各自管理自己负责的部分,不会影响到其他管理人员;
    【多种通信方式】标准通信协议,能够适应全国各地的安装条件;
    【全铝合金外壳】安全可靠,采用全不锈钢机箱,强度高、耐腐蚀。

    三、设备参数

     项目

    技术指标

    符合标准

    符合GB/T 3785.1对1级声级计的要求、《功能区声环境质量自动监测技术规范》(HJ 906-2017)、《环境噪声自动监测系统技术要求》(HJ 907-2017)

    全天候户外传声器

    Φ12.7mm(1/2")测试电容传声器

    灵敏度:40 mV/Pa

    指向性响应:支持0°和90°入射

    频率范围:10Hz~20kHz

    传声器风罩在风速30 m/s时不损坏,具有防风、防雨、防尘、防干扰等功能

    噪声统计分析仪

    分辨率:0.1dB

    本机噪声:<20dB(A)

    测量范围:30~130dB

    频率范围:20Hz~20kHz

    频率计权:A计权、C计权、Z计权

    时间计权:快(F)、慢(S),采样时间间隔不大于1s

    具有倍频程或1/3倍频程等实时频谱分析功能,符合GB3241对1级滤波器的要求并可远程设置频谱分析的采样间隔。

    统计分析:测量瞬时声级Lp、等效声级Leq、累积百分声级LN(N=5,10,50,90,95)、最大声级Lmax、最小声级Lmin、标准差SD等。

    支持远程设置统计分析时间,在自定义时间段内生成Leq、LN、Lmax、Lmin、SD及采集率等统计数据,应能够同时生成小时统计和天统计数据(La、Ln、Lan)。

    具有对超出某一限值的声音的触发录音功能及远程回放功能,触发限值和录音时间可设置。

    具有远程自检功能并可任意设定自检频次,示值偏差大于0.5 dB时自动提示。

    具有死机后自动重启功能、具有自动校时功能。

    可扩展其他相关参数采集功能,如视频、经纬度、道路交通车流量等。

    原始数据及录音数据存储时间应大于60天,并支持通过通用通讯接口下载数据。具有在通讯发生临时故障时不影响数据采集及存储,故障恢复后自动补传延误数据。

    气象监测

    温度:测量范围:-50~60℃ ,准确度: ±0.2℃ ;
    湿度:测量范围:0~100%RH ,准确度: ±2%RH ;
    风速:测量范围:0~60m/s ,准确度: ±0.3m/s ;
    风向:测量范围:0~360° ,准确度: ±3°;
    气压:测量范围:300~1200hPa ,准确度:±1hPa ;
    雨量:测量范围:0-4mm/min ,测量精度:±5% ;

    数据传输

    实时传输噪声自动监测原始数据和录音数据,可选通过3G/4G或光纤等方式传输数据。

    具有一点多传的功能,确保原始数据可直接上传至上级共享平台。

    供电及安全

    220VAC50Hz或24VDC;具有充放电保护功能的蓄电池,容量保证终端正常工作时间>24小时,绝缘电阻>20MΩ;各独立部件有接地措施与防雷设计;具有漏电保护装置和防盗报警装置;具有高温、高压和有害等危险部位的警示标识。

    适应环境

    温度:-30℃~+65℃
    湿度:0 ~100%(不凝结)
    气压:65~108kPa

    四、应用场景

    城市功能区噪声监测,工业企业厂界噪声监测,交通噪声监测,机场噪声监测,施工厂界噪声监测,社会生活噪声监测,其他声环境研究领域
