地下室沉降监测方案
一、监测目的
实时掌握地下室结构沉降变形趋势，预警结构安全隐患，保障使用安全，验证工程设计参数与施工质量。本方案通过自动化实时感知+人工精准复核的双轨制监测模式，可有效捕捉毫米级变形，满足新建/既有地下室的全生命周期安全管理需求。实际实施时需根据项目地质勘察报告与结构设计图纸优化测点布设密度。
二、测点类型与设置方式
(1) 自动化监测点
测点类型 设置位置 设置依据
静力水准仪 地下室底板、承重柱基础 JGJ 8-2016 第5.4.2条：重要结构部位需布设高精度高程监测点
裂缝计 后浇带、墙体裂缝扩展区域 GB 50497-2019 第6.3.3条：变形敏感部位应监测裂缝发展
倾斜计/位移计 挡土墙、深基坑侧壁 GB 50497-2019 第4.2.5条：基坑支护结构需监测水平位移与倾斜
基准点 地下室外50m稳定岩土层 JGJ 8-2016 第4.2.1条：基准点应设在变形影响范围外且地质稳定区域
布点密度：
  • 每跨柱网布设1个静力水准仪（间距≤15m）；
  • 后浇带两侧各布设2组裂缝计；
  • 基坑侧壁每20m布设1组倾斜计；
(2) 人工巡检点
测点类型 设置方式 监测内容
人工沉降观测点 预埋不锈钢标志（墙面/地面） 全站仪/水准仪高程测量（精度±0.5mm）
裂缝标识片 石膏片或电子标尺跨裂缝粘贴 裂缝宽度变化（精度0.1mm）
目测检查区 墙体转角、管道穿墙部位 渗水、起鼓、剥落等表观损伤
布点要求：
  • 人工沉降点与自动化测点位置重合≥30%（用于数据校核）；
  • 裂缝标识片覆盖所有可见裂缝；
(3) 设备推荐：
设备名称 设备图片 监测因子

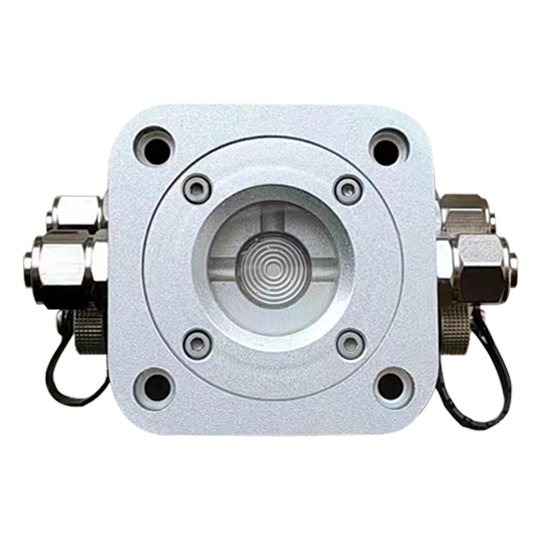

静力水准仪   沉降

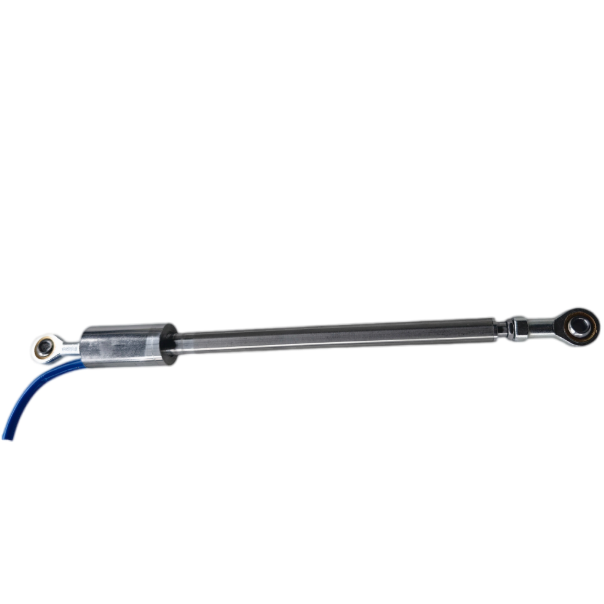

裂缝计   裂缝宽度

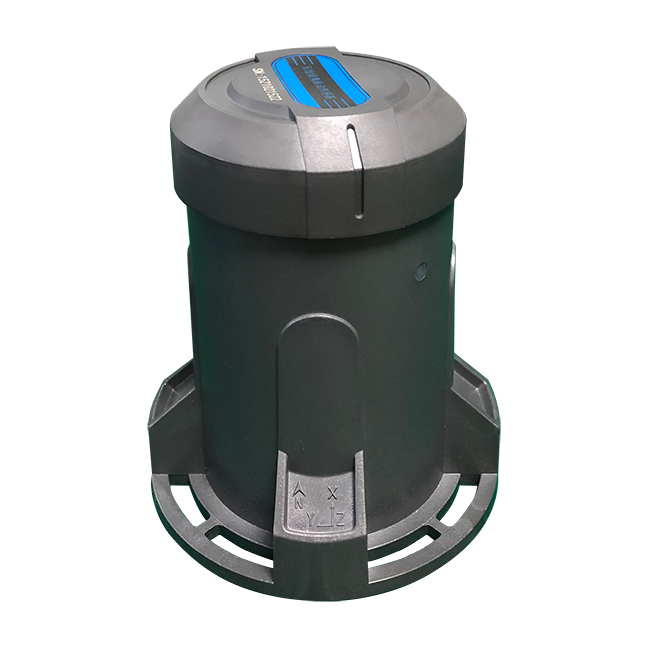

倾角仪
 		 振动加速度、角度

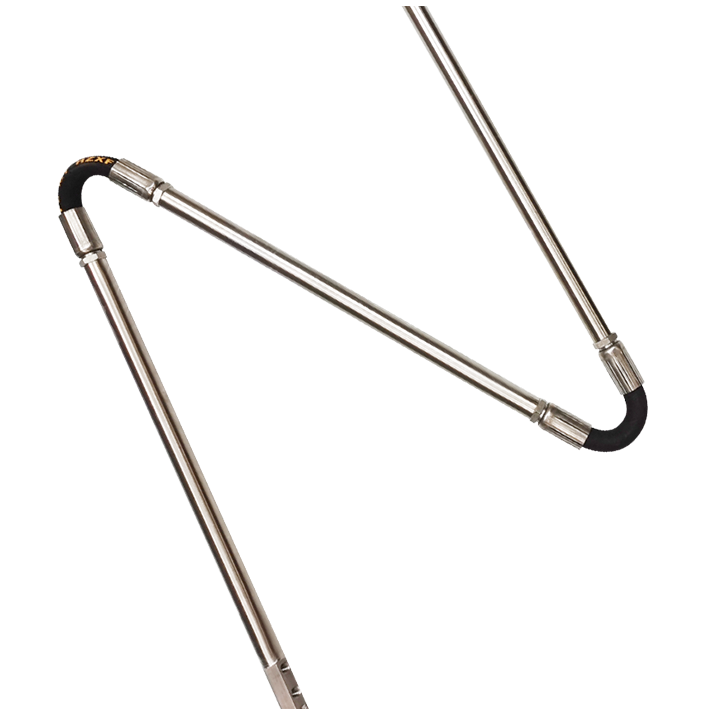

位移计   深部位移(变形)、倾角、加速度
三、自动化监测系统设计
系统架构：

参数设置：
采样频率：正常期1次/2小时，暴雨/施工扰动期1次/15分钟
报警阈值（以静力水准仪为例）；
黄色预警：单日沉降≥1mm 或 累计≥10mm
红色预警：单日沉降≥3mm 或 累计≥30mm
四、人工巡检方案
项目 频率 工具 记录要求
沉降点复测 1次/周 电子水准仪（DS05级） 形成闭合水准路线
裂缝宽度量测 2次/月 相机、标尺 拍摄裂缝全景与标尺对照照片
结构表观检查 1次/月 手电筒、卷尺、相机 填写《结构损伤检查表》
重点检查部位：
  • 顶板与侧墙交接处
  • 地下水泵房、配电间等设备房
  • 施工后浇带封闭区域
五、数据管理与预警机制
数据融合分析：
l 每周比对自动化数据与人工测量结果（允许偏差±0.3mm）
l 建立沉降-时间曲线、沉降速率曲线、裂缝宽度变化矩阵
三级响应机制：
预警级别 沉降速率 响应措施
正常（绿色） <0.05mm/d 常规监测
注意（黄色） 0.05~0.2mm/d 加密人工巡检至2次/周，排查周边施工活动
警戒（红色） >0.2mm/d 24小时连续监测，启动结构安全评估及加固预案
六、实施方案要点
安装阶段：
  • 静力水准仪管路充液排气后静置48小时校准
  • 基准点采用深埋钢管桩（埋深≥3m）
运维保障：
  • 自动化设备配备UPS电源+太阳能备用电源
  • 每季度进行传感器标定（误差＞0.1%时更换）
成果交付：
  • 日报：自动化平台实时推送
  • 月报：含沉降等值线图、裂缝发展图、趋势预测
  • 年报：结构安全性评估与耐久性建议

七、编制依据：
《建筑变形测量规范》（JGJ 8-2016）
《工程测量标准》（GB 50026-2020）
《建筑基坑工程监测技术标准》（GB 50497-2019）
《建筑地基基础设计规范》（GB 50007-2011）
