一、方案概述：
  边坡监测预警系统是一种综合性的技术解决方案，旨在实时监测和分析边坡的健康状态，预防事故发生，保障人员安全，并减少经济损失。系统运用软硬件相结合的方式，采用一系列传感器对边坡进行24小时在线监测，实时掌握边坡的安全状态，及时预警，保障交通通行，减少直接经济损失和人员伤亡。为有关部门更全面地分析滑坡诱因，提前预警或工程治理设计，提供全面而准确的数据支撑。

二、系统构成：

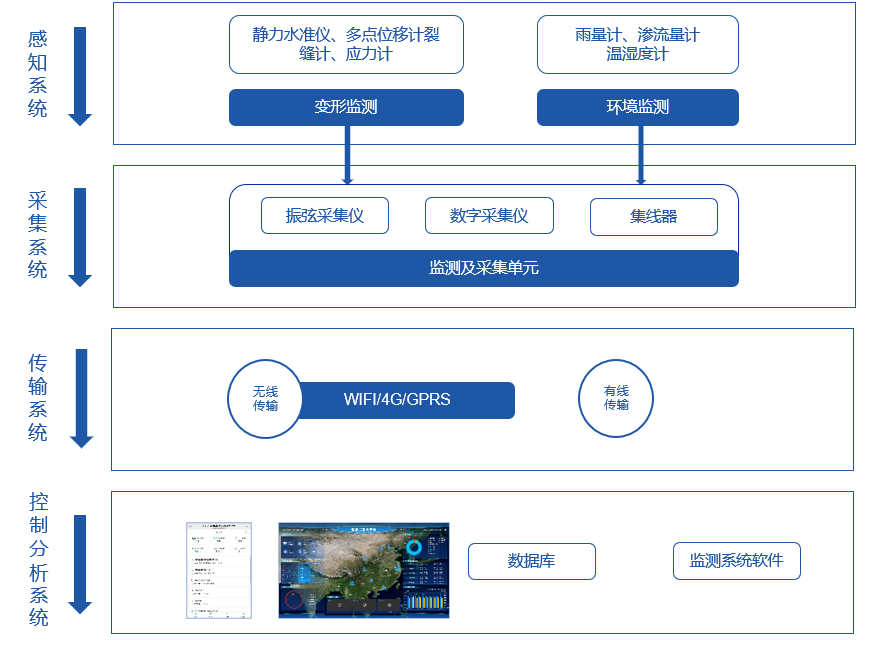

  边坡监测预警系统由监测设备、数据采集、传输和控制分析系统、监控平台及其他辅助设备等组成。以上各部分在工作时，又将边坡监测预警系统划分为了感知系统、采集系统、传输系统、控制分析系统，拓扑图，如图。

​
三、监测因子
变形监测：地表水平和垂直位移、深部位移、沉降、裂缝、土体或岩体应力
环境监测：降雨量、渗流量、温湿度


四：系统功能
  24小时连续监测，实时掌握边坡状态；无需人员巡查，节省人力物力；预警功能，第一时间短信通知管理人员；统计分析功能，平台实现监测数据的收集、存储和分析。

五、系统优势

  设备安装简单，简单易用，测量方便；实现远程监控，无需去到施工现场，可以实时掌握边坡情况；实时监测边坡安全，多级预警通知相关人员；边坡数据的全面监测和储存，为相关部门提供滑坡诱因的数据。

六、主要产品
1.气象站：提供及时的气象数据和决策支持；可以实时对大气环境中的温度、湿度、气压、风速、风向、降雨量等气象要素进行长期、连续的监测和数据采集。
2.GNSS位移监测站：通过接收全球导航卫星系统的信号，结合差分定位技术，实现高精度测量；
3.无线倾角振动传感器：实时测量倾斜、振动变化；通过快速傅里叶变换，试试进行频谱分析，并提取频域特征值；
4.固定式倾斜仪：监测各种结构物的深层水平位移和倾斜变化，可以连续监测倾斜角度变化，展示变形趋势，分析变形模式；

5.阵列式位移计：深部位移(变形)、倾角、加速度等参数；

6.智能含水率传感器：测量地表0～100cm内各个深度土壤含水率和地表位移。

七、监测依据

《建筑边坡工程技术规范》(GB 50330-2013）
《工程测量标准》(GB 50026-2020)

《滑坡防治工程勘察规范》(GB /T 32864-2016）
《公路路基设计规范》（JTG D 30-2015)
《岩土工程监测规范》(YS/T 5229-2019)
